Витая пара - описание, схема обжима кабеля

Кабель Витая Пара

Витая пара - (англ. twisted pair) — представляет собой кабель, в структуру которого входит от одной до нескольких пар изолированных проводов, скрученных между собой и помещённых в ПВХ оболочку. Скручивание проводов одной пары производится с целью увеличения уровня связи между ними. Благодаря чему электромагнитные помехи влияют в равной степени на оба провода, уменьшаются взаимные наводки при передаче дифференциальных сигналов, а также снижается влияние электромагнитных помех от внешних источников.

Витая пара - (англ. twisted pair) — представляет собой кабель, в структуру которого входит от одной до нескольких пар изолированных проводов, скрученных между собой и помещённых в ПВХ оболочку.

Скручивание проводов одной пары производится с целью увеличения уровня связи между ними. Благодаря чему электромагнитные помехи влияют в равной степени на оба провода, уменьшаются взаимные наводки при передаче дифференциальных сигналов,  а также снижается влияние электромагнитных помех от внешних источников. Для уменьшения связи между различными парами кабеля, так называемого «периодического сближения проводников различных пар», в кабелях UTP категории 5 и выше провода каждой пары свиваются с различным шагом.

Используется, в основном, как часть СКС – структурированных кабельных систем, а именно для передачи данных в таких компьютерных и телекоммуникационных технологиях, как Arcnet, Ethernet и Token Ring. Данный кабель имеет небольшую стоимость, легко монтируется, а также совместим со многими типами оборудования (для подключения используется разъем 8P8C). Поэтому на сегодняшний день он является лучшим выбором для пользователей любого типа.

Конструкция кабеля

Состоит кабель из :

  • Проводник в изоляции,
  • Внешняя пластиковая оболочка
  • разрывная нить
  • защитный экран. (cat.5)и выше

Проводники

В качестве проводников используются как монолитные медные жилы, толщина которых составляет 0.4 - 0.6 мм, так и пучки, состоящие из множества жил. Размеры выражаются либо с помощью привычной для нас метрической системы, либо в соответствии с американскими стандартами калибровки проводов AWG. Например, в обычных четырехпарных кабелях применяются проводники, имеющие диаметр жилы 0.51 мм. По американской системе это будет составлять 24 AWG.

Изоляция проводников

Изоляционный материал обычно изготавливают из поливинилхлорида (английская аббревиатура PVC). Для более качественных кабелей 5-ой категории используется полипропилен, полиэтилен. Кабель наивысшего качества выпускают с изоляцией из ячеистого (вспененного) полиэтилена, обеспечивающего кабель низкими диэлектрическими потерями, или же тефлона. Толщина изоляции проводников составляет — 0,2 мм.

Разрывная нить

Разрывная нить, используемая в кабеле, позволяет добраться до сердечника, не нарушая изоляцию жил. Как правило, данная нить изготавливается из капрона, так как этот материал достаточно прочен и не позволяет кабелю растягиваться.

Внешняя оболочка

В большинстве случаев внешняя оболочка  изготавливается из поливинилхлорида с примесью мела. Также при производстве оболочки используются  полимеры, не поддерживающие горения и не выделяющие при нагреве галогены (это кабели с маркировкой LSZH).  Данный вид кабеля просто незаменим в закрытых областях, где наблюдается циркуляция воздуха  от эксплуатируемых систем вентиляции и кондиционирования,  и где разрешается использование только кабелей с оболочкой, не поддерживающей горение и не выделяющей дым!

При использовании в разных условиях, к внешней оболочке могут предъявляться особые требования. Так,  например, кабель для наружной прокладки обязательно снабжается гидрофобной оболочкой из полиэтилена, которая, может покрываться вторым слоем поверх обычной ПВХ-оболочки. Плюс к этому, возможно заполнение пустоты в кабеле гидрофобным гелем. Ну, и наконец, кабель может быть бронирован гофрированной лентой или же стальной проволокой.

Цвет внешней оболочки

Цвет оболочки указывает на особенности функционального назначения того или иного вида кабеля и значительно облегчает их идентификацию, как при монтаже, так и при обслуживании.

Серый – самый распространённый цвет кабеля. Материал – ПВХ (PVC). Применяется, как правило, в помещениях.

 Чёрный – кабель для внешней прокладки. Материал – полиэтилен (PE). Применяется во влажных помещениях, подвалах, сырых стояках, на улице и открытом воздухе.

Маркировка

Маркировка включает в себя такие обязательные составляющие:

  • производитель
  • тип кабеля
  • метровые или футовые метки

Виды

Моножильный кабель

 В данном случае каждый провод включает в себя лишь одну медную проволоку, называемую жила-монолит. Моножильный кабель лучше всего подходит для прокладки в стенах, коробах и т.п. с последующим терминированием розетками. Это вызвано тем, что довольно толстые медные жилы, при частых изгибах, легко ломаются. Данный кабель, как правило, не контактирует напрямую с подключаемым оборудованием, для этих целей лучше подходит многожильный кабель.

Многожильный кабель

Многожильный кабель, соответственно, состоит из нескольких проводников. Данный тип отлично подходит для тех условий, когда кабель подвергается изгибам и скручиваниям, но, в тоже время, он не совместим с «врезанием» жил в разъем розетки, так как тонкие жилы не предназначены для этого – они попросту ломаются. В общем, многожильный кабель является идеальным решением для соединения оборудования с розетками. Однако, большая величина затухания сигнала у кабеля, по сравнению с моножильным типом, ограничивает максимально возможное расстояние от оборудования до розетки, и составляет 120 метров.

В зависимости от наличия, а также вида установленной защиты (экранирования) против различного рода электромагнитных помех, выделяют следующие типы кабеля:

  • Неэкранированный кабель (англ. UTP). Как понятно из названия – данный тип не имеет защиты от помех.
  • Фольгированный кабель (англ. FTP, или же F/UTP). В данном случае, защитный экран представляет собой слой фольги.
  • Экранированный кабель (англ. STP). Каждая пара проводников имеет свою защиту в виде экрана.
  • Фольгированный экранированный кабель (англ. S/FTP или же SSTP). Данный тип подразумевает фольгированную защиту каждой пары проводников и помещение их во внешний медный экран.
  • Двойной фольгированный кабель (англ. SFTP). От предыдущего данный тип отличается тем, что защите подвергается не каждая пара проводников, а все проводники, т.е. у них два общих внешних экрана – из фольги и из меди.

Кабель экранируется с целью защиты от электромагнитных помех. Стоит отметить, что экран непосредственно соединяется с неизолированным дренажным проводом, служащим для предотвращения разрыва и растяжения экрана.

Категории кабеля

Категория кабеля определяется максимальным пропускаемым диапазоном частот и зависит от количества витков на одну единицу длины. Всего доступно 7 категорий (CAT1 – CAT7), каждая из которых регламентирована с помощью определенных актов:

1. Стандарт EIA/TIA 568 (стандарт использования проводки в зданиях коммерческого типа, принятый в США);

2. Международный стандарт ISO 11801;

3. Перевод американского стандарта ANSI/TIA/EIA-568B -ГОСТ Р 53246 - 2008  ;

4.  Перевод одного из возможных руководств изготовителя -  ГОСТ Р 53245 - 2008.

Характеристики категорий кабеля

  • CAT 1 (частотная полоса 0.1 МГц) – представляет собой стандартный телефонный кабель, основное предназначение которого – передача голоса или же цифровых данных с использованием модема. Состоит лишь из одной пары проводов. Ранее использовался в США в «скрученном» виде, в России же, данный тип кабеля используется до сих пор и без скруток. Единственный минус данного типа – он менее надежен по отношению к помехам.
  • CAT 2 (частотная полоса 1 МГц) – данный тип кабеля является устаревшим, иногда использующимся в телефонных сетях. Встречается в технологиях Arcnet и Token Ring и состоит из двух пар проводников. Передача данных поддерживается на скорости до 4Мбит/с.
  • CAT 3 (частотная полоса  – 16 МГц) – существуют как 4-х парные, так и 2-х парные кабели данного типа. Используется для создания телефонных, а также локальных сетей на базе 10BASE-T. Скорость передачи данных составляет 10 – 100 Мбит/с на расстоянии не более 100 метров используя технологию 100BASE-T4. От других данный тип кабеля отличает его совместимость со стандартами IEEE 802.3.
  • СAT 4 (частотная полоса  20 МГц) – в настоящее время не используется. Раньше этот 4-парный кабель, со скоростью передачи данных до 16 Мбит/с, применялся в технологиях 100BASE-T4 и 10BASE-T.
  • CAT5 (частотная полоса 100 МГц) – использовался в телефонных линиях и для создания сетей 100BASE-TX. Скорость передачи данных составляет  – до 100 Мбит/с
  • CAT5e(от англ. Expanded. частотная полоса 125 МГц) –  данный тип представляет собой усовершенствованный кабель пятой категории, т.е.  обладает лучшими характеристиками. Состоит из четырех скрученных пар, скорость передачи достигает 1000 Мбит/с. На данный момент является самым распространенным типом кабеля, используется для создания локальных компьютерных сетей.
  • CAT 6 (частотная полоса  250 МГц) – широко используется в сетях Ethernet. Состоит из четырех пар проводников, скорость передачи крайне высока и достигает 10 Гбит/с. Данный стандарт можно использовать в приложениях, работающих на высоких скоростях, до 40 Гбит/с. Как стандарт был установлен в 2008 году.
  • CAT7 (частотная полоса до 700 МГц) – кабель данной категории снабжён несколькими экранами, один из которых общий, а остальные расположены вокруг каждой из пар. Седьмая категория - это уже ни UTP-кабель, а S/FTP (ScreenedFullyShieldedTwistedPair). Полностью экранированный кабель из четырех пар проводников, скорость передачи крайне высока и достигает 10 Гбит/с.

Схема обжима

Существуют два типа обжима кабеля, используя разъем 8P8C:

Прямой – обеспечивает непосредственную связь оборудования и коммутатора/концентратора

Перекрестный – предполагает соединение нескольких сетевых карт компьютеров, т.е. подключение типа компьютер-компьютер. Для осуществления данного соединения необходимо создание перекрестного кабеля. Помимо соединения сетевых плат, применяется для соединения старых типов коммутаторов/концентраторов. Если сетевая карта обладает соответствующей функцией, то она может автоматически подстроиться под тип обжима.

Прямой кабель(straight through cable):

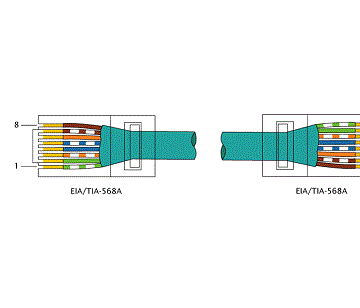

- обжим с использованием стандарта EIA/TIA-568A

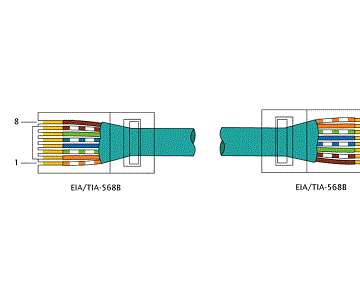

- обжим по стандарту EIA/TIA-568B (чаще находит применение)



Перекрёстный кабель (crossover cable)



- обжим для достижения скорости 100 Мбит/с



Указанные схемы могут обеспечить, как 100-мегабитное, так и гигабитное соединение. Для достижения 100-мегабитной скорости достаточно использовать 2 пары из 4 – зеленую и оранжевую. Остальные две пары могут быть использованы для подключения другого ПК. Некоторые пользователи разделяют конец кабеля, получая «двойной» кабель, однако характеристики у данного кабеля будут как у одинарного, и его использование может привести к ухудшению качества и скорости передачи данных.

ВАЖНО! Кабель, обжатый вопреки требованиям стандарта - может работать неправильно! Что будет выражаться в большом проценте потерь передаваемых данных или же в полной неработоспособности кабеля (всё зависит от его длины).

Для проверки правильности и эффективности обжатия кабеля, используются специальные кабельные тестер. В комплект этого устройства входят передатчик и приемник. Передатчик подает сигнал на каждую из жил кабеля и дублирует передачу индикацией при помощи светодиодов на приемнике. Если все 8 индикаторов загораются по порядку, значит, проблем нет, и обжатие кабеля произведено правильно.

Варианты выбора схемы перекрестного соединения жил ограничиваются  Power over Ethernet, стандартизированным по IEEE 802.3af-2003. Данный стандарт начинает функционировать автоматически, если жилы в кабеле подсоединяются «один к одному».

Назначение пар кабеля:

  • Первая и вторая пары (TDP-TDN) – используется для осуществления передачи данных от MDI к MDI-X.
  • Третья – шестая пары (RDP-RDN) осуществляют передачу данных по обратному каналу (от MDI-X к MDI)
  • Четвертая и пятая, а также седьмая и восьмая пары являются двунаправленными, и, обычно, находят применение в определенных случаях.

Монтаж

При монтаже кабеля не стоит допускать изгибов, составляющих более восьми внешних диаметров: сильный изгиб может стать причиной увеличения наводок или к разрушению самого кабеля.

Всегда стоит следить за целостностью экрана (если у вас экранированный кабель), так как его деформации могут привести к снижению устойчивости кабеля к помехам. Также необходимо обратить внимание на то, чтобы дренажный провод был соединен с экраном разъема.

Отличие категории 5 от 5е.

Вопрос:

Чем отличаются категорий 5 и 5e? Какие из перечисленных категорий кабелей можно использовать в сетях Gigabit Ethernet?

Ответ:

Категория 5е (5 enhanced) является усовершенствованием Категории 5 с целью обеспечения возможности передачи сигналов 1Гбит Ethernet. Основное конструктивное отличие кабеля UTP кат 5е от кабеля CAT5 состоит в том, что в кабеле категории 5е различается шаг скрутки проводников в парах, что позволяет значительно снизить взаимное влияние пар друг на друга.

Общие рекомендации следующие  — если вы собираетесь использовать Gigabit Ethernet на вновь создаваемой сети, то ваш выбор это кабель категории 5e или 6.
